一、充氣柜和環網柜的差異
環網柜有空氣絕緣和全絕緣全關閉充氣柜是兩種方法，空氣絕緣是運用一般SF6負荷開關經過銅排聯接成一套體系。
全關閉充氣柜則除了電源進出線有專用聯接用具，柜與柜聯接則在一個無缺氣腔內，里邊充溢SF6氣體。
充氣柜是將高壓元件如母線、斷路器、隔絕開關、互感器等密封在充有較低壓力(0.1～0.5mpa)sf6或其他氣體的殼體內。
充氣柜帶來許多優勢，其最大優勢是不易受外界環境的影響：如凝露、污穢、小動物及化學物質等。另一個優勢是因為運用緊縮氣體絕緣(如sf6、n，或空氣)，有利于向小型化方向翻開。
充氣柜有功用出色的無油開關特別是免維護或少維護的真空開關，大大削減了維護和檢修作業量。
環網柜是一組高壓開關設備裝在鋼板金屬柜體內或做成組裝距離式環網供電單元的電氣設備屬高壓開關柜柜體。
其間心部分選用負荷開關和熔斷器，具有結構簡略、體積小、價格低、可行進供電參數和功用以及供電安全等利益，是中壓體系中的負荷開關柜的俗稱
環網柜又稱HXGN，指用于環形配電網絡中的開關柜，是隔絕開關柜的晉級產品，因其結構簡略，常用負荷開關加熔斷器組合。堵截作業電流一般靠接觸器負荷開關，堵截短路電流靠熔斷器。
開關柜能夠設備各種維護設備，規劃各種維護：過流、速斷、接地、乃至差動、負序、逆功率及重合閘等等。隔絕開關柜的維護只需熔斷器。
環網柜出現的時間不算長，卻得到了廣泛的運用，這首要是由于新翻開起來的工業企業和事業單位的建筑物。
我們可依據其用處等特征來選擇運用兩者中的哪一個，以滿意我們的作業和日子需求。
二、充氣柜首要的技能參數
充氣柜，簡稱充氣柜。其是選用模塊化規劃，以其固定式與靈敏擴展的完美一致，以合適終端用戶或網絡節點的要求，一起滿意各種配電開閉所，箱式變電站，電纜分支箱的需求，具有結構緊湊、安全可靠、長壽命、免維護的特征。
1.充氣柜的運用條件：
（1）海拔高度: ≤2000米
（2）環境溫度: -40度～+40度
（3）抗震才干: 8度,水平加速度 ≤ 0.4g,筆直加速度 ≤ 0.2g
2.充氣柜的技能特性：
（1）SF6氣體壓力: 20度下為1.4bars(肯定壓力)
（2）年走漏率: ≤0.25‰
（3）SF6氣室防護等級: IP67
（4）氣室不銹銅殼厚度：3mm

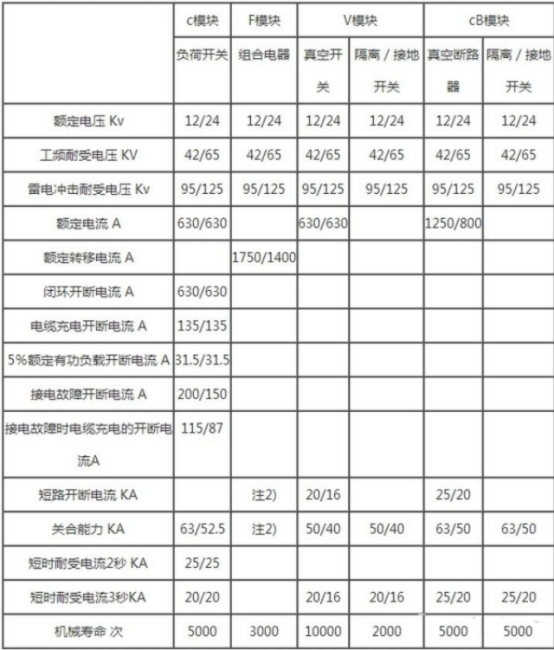

充氣柜的技能參數：
充氣柜在設備運用之前，有必要存放在枯燥而且通風超卓的當地，而且用塑料袋罩好。設備時底座有必要平整．依據模塊或單元數招認根底標準，將柜體緊固在預埋的槽鋼上。
三、為啥供電局愛用絕緣柜
供電局選用sf6氣體絕緣柜的原因：
1.首要我們從定義出發，什么叫氣體絕緣柜？
所謂氣體絕緣柜就是將高壓元件如母線、負荷開關、斷路器、隔絕開關、接地開關等密封在充有必定壓力絕緣氣體的關閉殼體內的一種金屬關閉開關設備。
氣體絕緣柜一般分為半氣體絕緣和全氣體絕緣柜。
2.SF6氣體的特性
SF6是一種人造惰性氣體，無色，無味、無毒（正常狀態下），微溶于水。相對密度是空氣的5倍，分子量大約為146（氮氣分子量大約為4）。
高純度sf6氣體具有超卓的絕緣和滅弧功用，其耐點強度為同一壓力下氮氣的2.5倍。
擊穿電壓是空氣的2.5倍，滅弧才干為空氣的100倍，在正常大氣壓下絕緣強度大約是空氣的3倍，是一種優于空氣和油之間的新一代的超高壓絕緣介質材料。
3.sf6氣體絕緣柜有哪些優勢呢？
（1）sf6作為功用優異的氣體，大大提高了絕緣功用
（2）氣體絕緣柜結構緊湊，占地面積小，有利于小型化翻開
（3）選用SF6氣體，有用提高了滅弧功用
（4）選用全關閉式結構，開關核心部件不受外界環境影響
（5）選用免維護產品結構，大大削減了維護作業，削減維護本錢
高純度sf6氣體能保證環網柜的短路開斷才干和安全性,這就要求生產廠在充注SF6前要將氣箱內的空氣悉數抽出，理論上是真空度越高越好。
